Auf dieser Seite möchter ich die Schritte darstellen, um eine GSX-R759R Special Edition in eine Rennmotorrad umzuwandeln. Oder auch anders gesagt, mein Traum ist eine RR
Rennmaschine, möglichst Original.Hierzu möchte ich nicht nur Bilder sondern auch Daten einbringen. Basis dieser Seite soll immer nur die Rennmaschine sein. Hier nun ein paar erste Bilder. |
|
|
|
|
On this site I would like to show the steps, to rework a GSX-R750R Special Edition into a Racebike.With other words, my dream is a RR racer to own the ractrack, with
most of original parts I can catch. In this way, I don`t want to show only picture, I want to show also more information about parts. Basic view about this site is only the racebike.

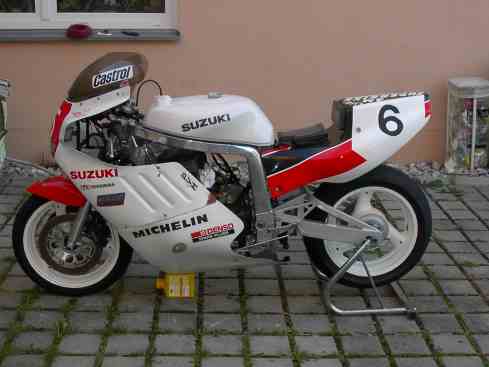

Here you can see the first pic`s. |
|
|
|
|
|
|
|
|
|
|
|
|
TUNINGTEILE DER SUZUKI G S X – R 750 R Typ: GR79B Stand 01.06.1989 Verwendbarkeit: GSX-R 750 J = J
GSX-R 750 K = /K GSX-R750R’89 = /R
Nr |
Bestell-Nr. |
Bezeichnung |
Modell |
Preis o.Mwst. |
Bemerkung |
Vorh.Tausch |
IO/ Kost |
1 |
11000-17810 |
Zylinderkopf |
J/K |
3.900,--DM |
|
|
|
2 |
11000-07810 |
Zylinderkopf1 |
R |
3.900,--DM |
|
|
|
3 |
12711-17C50 |
Nockenwelle , Einlaß |
J/K |
390,--DM |
|
|
|
4 |
12711-07D50 |
Nockenwelle , Einlaß |
R |
390,--DM |
|
|
|
5 |
12721-17C50 |
Nockenwelle , Auslaß |
J/K |
390,--DM |
|
|
|
6 |
12721-07D50 |
Nockenwelle , Auslaß |
R |
390,--DM |
|
|
|
7 |
12741-27A50 |
Nockenwellenrad |
J/K/R |
40,--DM |
|
|
|
8 |
12760-17C50 |
Steuerkette |
J/K |
160,--DM |
|
|
|
9 |
|
|
|
|
|
|
|
10 |
12830-27A51 |
Steuerkettenspanner |
J/K/R |
75,--DM |
|
|
|
11 |
12771-07D50 |
Steuerkettenführung |
R |
260,--DM |
|
|
|
12 |
12810-07D60 |
Steuerkettenspannschiene |
R |
260,--DM |
|
|
|
13 |
12842-17C50 |
Ventileinstellschraube |
J/K/R |
8,90DM |
|
|
|
14 |
12843-27A50 |
Kontermutter, Ventileinstellschr. |
J/K/R |
8,90DM |
|
|
|
15 |
12931-27A50 |
Ventilfederteller- Aluminium |
J/K/R |
16,--DM |
|
|
|
16 |
12932-27A50 |
Ventilkeil |
J/K/R |
9,60DM |
|
|
|
17 |
12933-27A50 |
Ventilfedersitz |
J/K/R |
3,--DM |
|
|
|
18 |
12935-27A50 |
Ausgleichsscheibe Ventilfeder |
J/K/R |
2,--DM |
|
|
|
19 |
12936-27A50 |
Ausgleichsscheibe Ventilfeder |
J/K/R |
2,--DM |
|
|
|
20 |
12911-17C50 |
Einlaßventil |
J/K |
28,--DM |
|
|
|
21 |
12920-27A50 |
Auslaßventilfeder- Set |
J/K/R |
16,--DM |
|
|
|
22 |
12920-17C50 |
Einlaßventilfeder- Set |
J/K |
16,--DM |
|
|
|
23 |
11151-17C50 |
Platte (Steuerkettenschacht) |
J/K/R |
110,--DM |
|
|
|
24 |
11176-17C50 |
Entlüfterdeckel |
J/K/R |
180,--DM |
|
|
|
25 |
11140-17810-003 |
Zylinderkopfdichtung 0,3 |
J/K |
77,--DM |
|
|
|
26 |
11141-07D50 |
Zylinderkopfdichtung 0,3 |
R |
77,--DM |
|
|
|
27 |
11140-17810-004 |
Zylinderkopfdichtung 0,4 |
J/K |
80,--DM |
|
|
|
28 |
11141-07D60 |
Zylinderkopfdichtung 0,4 |
R |
80,--DM |
|
|
|
29 |
11140-17810-005 |
Zylinderkopfdichtung 0,5 |
J/K |
105,--DM |
|
|
|
30 |
11141-07D70 |
Zylinderkopfdichtung 0,5 |
R |
90,--DM |
|
|
|
31 |
16000-17810 |
Sub Ölkühler Set |
J/K/R |
1.930,--DM |
|
|
|
32 |
11328-17C50 |
Anschl.Sub-Ölkühler untere Leitung |
J/K/R |
142,--DM |
|
|
|
33 |
11329-17C50 |
Anschl.Sub-Ölkühler reche Leitung |
J/K/R |
163,--DM |
|
|
|
34 |
11330-17C50 |
Anschl.Sub-Ölkühler linke Leitung |
J/K/R |
163,--DM |
|
|
|
35 |
11331-17C50 |
Anschl.Sub-Ölkühler obere Leitung |
J/K/R |
149,--DM |
|
|
|
36 |
14301-17C50 |
Rennauspuff |
J/K |
1.650,--DM |
|
|
|
37 |
14305-07D50 |
Rennauspuff |
R |
1.800,--DM |
|
|
|
38 |
12111-17C50 |
Kolben 73mm |
J/K |
450,--DM |
|
|
|
39 |
12111-17C50-040 |
Kolben 73,4mm |
J/K |
450,--DM |
|
|
|
40 |
12140-17C50 |
Kolbenring- Set 73mm |
J/K |
42,--DM |
|
|
|
41 |
12140-17C50-040 |
Kolbenring- Set 73,4mm |
J/K |
42,--DM |
|
|
|
42 |
12111-07D50-0E 0 |
Kolben –rot- 70mm |
R |
450,--DM |
|
|
|
43 |
12111-07D50-0F0 |
Kolben –gelb- 70mm |
R |
450,--DM |
|
|
|
44 |
12111-07D50-0G 0 |
Kolben –blau- 70mm |
R |
450,--DM |
|
|
|
45 |
12111-07D50-030 |
Kolben 70,3mm |
R |
450,--DM |
|
|
|
46 |
12140-07D50 |
Kolbenring- Set 70mm |
R |
42,--DM |
|
|
|
47 |
12140-07D50-030 |
Kolbenring- Set 70,3mm |
R |
42,--DM |
|
|
|
48 |
12151-17C50 |
Kolbenbolzen |
J/K |
9,90DM |
|
|
|
49 |
09108-10104 |
Zylinderstehbolzen 10x 140 |
J/K |
10,80DM |
|
|
|
Nr |
Bestell-Nr. |
Bezeichnung |
Modell |
Preis o.Mwst. |
Bemerkung |
Vorh./Tausch |
IO/Kost |
50 |
09108-10105 |
Zylinderstehbolzen 10x 147 |
J/K |
10,80DM |
|
|
|
51 |
11241-17C50 |
Zylinderfußdichtung 0,2 |
J/K/R |
45,--DM |
|
|
|
52 |
11241-27A50 |
Zylinderfußdichtung 0,4 (Standard) |
J/K/R |
52,60DM |
|
|
|
53 |
11241-17C60 |
Zylinderfußdichtung 0,5 |
J/K/R |
52,60DM |
|
|
|
54 |
11241-27A60 |
Zylinderfußdichtung 0,6 |
J/K/R |
66,12DM |
|
|
|
55 |
12160-17C50 |
Pleuel |
J/K |
249,--DM |
|
|
|
56 |
12163-17C50 |
Pleuelschraube |
J/K |
23,--DM |
|
|
|
57 |
12160-27A53 |
Pleuel |
R |
249,--DM |
|
|
|
58 |
12163-27A51 |
Pleuelschraube |
R |
23,--DM |
|
|
|
59 |
11391-27A50 |
Deckel Lima-Öffnung |
J/K/R |
90,--DM |
|
|
|
60 |
11392-27A50 |
O- Ring Lima-Deckel |
J/K/R |
4,60DM |
|
|
|
61 |
11351-17C50 |
Motordeckel –links- |
J/K/R |
229,--DM |
|
|
|
62 |
11381-17C50 |
Zündungsdeckel |
J/K/R |
119,--DM |
|
|
|
63 |
32900-17C50 |
Steuergerät Zündbox |
J/K |
490,--DM |
|
|
|
64 |
32900-07D50 |
Steuergerät Zündbox |
R |
490,--DM |
|
|
|
65 |
36610-17C50 |
Kabelbaum |
J/K |
45,--DM |
|
|
|
66 |
36610-07D50 |
Kabelbaum |
R |
45,--DM |
|
|
|
67 |
37250-38200 |
Schalter Motorstop |
J/K/R |
20,--DM |
|
|
|
68 |
09490-00038 |
Vergaser-Düsensatz |
J/K |
450,--DM |
|
|
|
69 |
13309-07D10 |
Vergaser-Düsensatz |
R |
400,--DM |
|
|
|
70 |
13729-07D50 |
Ansaug-Gehäuse Kevlar |
R |
1.557,--DM |
|
|
|
71 |
13840-07D50 |
Hitzeschild |
J/K/R |
106,--DM |
|
|
|
72 |
|
|
|
|
|
|
|
73 |
21000-07850 |
Trockenkupplungs- Set |
J/K/R |
5.800,--DM |
|
|
|
74 |
11340-17050 |
Kupplungsdeckel –innen- |
J/K/R |
686,--DM |
|
|
|
75 |
11342-17C50 |
Öleinfüllschraube |
J/K/R |
95,50DM |
|
|
|
76 |
11370-17C50 |
Kupplungsabdeckung |
J/K/R |
368,50DM |
|
|
|
77 |
09280-22014 |
O- Ring Öleinfüllschraube |
J/K/R |
0,99DM |
|
|
|
78 |
21200-07D50 |
Primärrad, komplett |
J/K/R |
650,--DM |
|
|
|
79 |
21251-17C50 |
Distanzring f. Kupplungskorb |
J/K/R |
116,50DM |
|
|
|
80 |
21252-17C50 |
Distanzsstück f. Kupplungskorb |
J/K/R |
116,50DM |
|
|
|
81 |
21411-17C50 |
Kupplungskern |
J/K/R |
659,--DM |
|
|
|
82 |
21412-27A50 |
Anlaufscheibe f. Kuppluungskern |
J/K/R |
85,50DM |
|
|
|
83 |
21413-17C50 |
Kupplungsausrücklager |
J/K/R |
36,50DM |
|
|
|
84 |
21462-27A51 |
Kupplungsdruckplatte |
J/K/R |
456,--DM |
|
|
|
85 |
|
|
|
|
|
|
|
86 |
21581-17C50 |
Scheibe Kupplungsfeder |
J/K/R |
5,--DM |
|
|
|
87 |
22522-15400 |
Diszanzhülse, Kupplungsfeder |
J/K/R |
4,95DM |
|
|
|
88 |
22722-17C50 |
Ölpumpenantriebsrad |
J/K/R |
195,--DM |
|
|
|
89 |
23271-17C50 |
Hebel, Kupplungsbetätigung |
J/K/R |
173,50DM |
|
|
|
90 |
09164-06008 |
Scheibe, Kupplungsfeder |
J/K/R |
2,87DM |
|
|
|
91 |
09164-06008 |
Scheibe, Kupplungsfeder |
J/K/R |
2,87DM |
|
|
|
92 |
01547-06163 |
Schraube f. Kupplungsbetät.Hebel |
J/K/R |
1,--DM |
|
|
|
93 |
21221-17C50 |
Kupplungskorb |
J/K/R |
388,--DM |
|
|
|
94 |
21243-27A50 |
Kupplungskorb- Aufnahme |
J/K/R |
390,--DM |
|
|
|
95 |
09103-06107 |
Schraube, Kupplungskorbaufnahme |
J/K/R |
6,50DM |
|
|
|
96 |
21255-27A51 |
Lagerbuchse f. kupplungskorb |
J/K/R |
156,60DM |
|
|
|
97 |
09283-35034 |
Wellendichtring, Lagerbuchse |
J/K/R |
9,74DM |
|
|
|
98 |
24121-17C60 |
Getriebewelle m.Z=15 Ölbadkuppl. |
J/K/R |
446,--DM |
|
|
|
99 |
24121-17C50 |
Getriebewelle m.Z=13 Trockenkuppl. |
J/K/R |
446,--DM |
|
|
|
100 |
24121-27A70 |
Getriebewelle m.Z=15 Trockenkuppl. |
J/K/R |
446,--DM |
|
|
|
101 |
24121-17C70 |
Getriebewelle m.Z=13 Ölbadkuppl. |
J/K/R |
446,--DM |
|
|
|
102 |
|
|
|
|
|
|
|
103 |
|
|
|
|
|
|
|
104 |
24221-27A52 |
Getr.Antriebsrad 2.Gang- 17Zähne |
J/K/R |
148,-- DM |
|
|
|
105 |
24221-17C50 |
Getr.Antriebsrad 2.Gang/17 Zähne |
J/K/R |
148,-- DM |
|
|
|
105 |
24231-27A52 |
Getr.Antriebsrad 3./4..G.-19/20Zähne |
J/K/R |
328,-- DM |
|
|
|
107 |
24231-17C50 |
Getr.Antriebsrad 3./4.G.- 21/20Zähne |
J/K/R |
328,-- DM |
|
|
|
108 |
24251-17A53 |
Getr.Antriebsrad 5.Gang- 19Zähne |
J/K/R |
242,-- DM |
|
|
|
109 |
2425117C50 |
Getr.Antriebsrad 5.Gang- 24Zähne |
J/K/R |
242,-- DM |
|
|
|
110 |
24261-27A52 |
Getr.Antriebsrad 6.Gang- 20Zähne |
J/K/R |
265,-- DM |
|
|
|
111 |
24311-27A51 |
Getr.Antriebsrad 1.Gang- 34Zähne |
J/K/R |
259,-- DM |
|
|
|
112 |
24311-17C50 |
Getr.Antriebsrad 1.Gang- 31Zähne |
J/K/R |
259,-- DM |
|
|
|
113 |
24321-27A52 |
Getr.Antriebsrad 2.Gang- 32Zähne |
J/K/R |
295,-- DM |
|
|
|
114 |
24321-17C50 |
Getr.Antriebsrad 2.Gang- 33Zähne |
J/K/R |
295,-- DM |
|
|
|
115 |
24331-27A52 |
Getr.Antriebsrad 3.Gang- 31Zähne |
J/K/R |
275,-- DM |
|
|
|
116 |
24331-17C50 |
Getr.Antriebsrad 3.Gang- 35Zähne |
J/K/R |
295,-- DM |
|
|
|
117 |
24341-27A52 |
Getr.Antriebsrad 4.Gang- 29Zähne |
J/K/R |
269,-- DM |
|
|
|
118 |
24351-27A52 |
Getr.Antriebsrad 5.Gang- 25Zähne |
J/K/R |
350,-- DM |
|
|
|
119 |
24351-17C50 |
Getr.Antriebsrad 5.Gang- 31Zähne |
J/K/R |
350,-- DM |
|
|
|
120 |
24361-27A52 |
Getr.Antriebsrad 6.Gang- 24Zähne |
J/K/R |
350,-- DM |
|
|
|
Nr |
Bestell-Nr. |
Bezeichnung |
Modell |
Preis o.Mwst. |
Bemerkung |
Vorh.Tausch |
IO/ Kost |
121 |
27511-27A50 |
Kettenritzel für Renngetr.14 Zähne |
J/K/R |
182,-- DM |
|
|
|
122 |
27511-27A60 |
Kettenritzel für Renngetr.15 Zähne |
J/K/R |
182,-- DM |
|
|
|
123 |
27511-27A70 |
Kettenritzel für Renngetr.16 Zähne |
J/K/R |
182,-- DM |
|
|
|
124 |
27521-27A50 |
Distanzhülse Kettenritzel |
J/K/R |
67,-- DM |
|
|
|
125 |
08211-12305 |
Scheibe |
J/K/R |
44,85 DM |
|
|
|
126 |
11351-17C50 |
Motordeckel –links- |
J/K/R |
229,-- DM |
|
|
|
127 |
11381-17C50 |
Zündungsdeckel |
J/K/R |
119,-- DM |
|
|
|
128 |
62100-17C50 |
Federbein –hinten- |
J/K/R |
1.187,-- DM |
|
|
|
129 |
62211-17C50 |
Feder für Federbein 5,25 kg/mm |
J/K/R |
132,50 DM |
|
|
|
130 |
62211-17C60 |
Feder für Federbein 5,50 kg/mm |
J/K/R |
132,50 DM |
|
|
|
131 |
62211-17C70 |
Feder für Federbein 5,75 kg/mm |
J/K/R |
132,50 DM |
|
|
|
132 |
62211-17C80 |
Feder für Federbein 6,00 kg/mm |
J/K/R |
132,50 DM |
|
|
|
133 |
51171-17C50 |
Feder für Federbein 0,725 kg/mm |
J/K/R |
115,-- DM |
|
|
|
134 |
51171-17C60 |
Feder für Federbein 0,775 kg/mm |
J/K/R |
115,-- DM |
|
|
|
135 |
59130-17C50 |
Bremsbelag –vorn- |
J/K/R |
99,-- DM |
|
|
|
136 |
62900-17C50 |
Einstell- Set Federbein |
J/K/R |
325,-- DM |
|
|
|
137 |
51700-17810 |
Lenkungsdämpfer |
J/K/R |
1.140,-- DM |
|
|
|
TUNINGTEILE DER SUZUKI G S X – R 750 R
Verwendbarkeit: GSX-R 750 J = J GSX-R 750 K = /K GSX-R750R’89 = /R |
|
